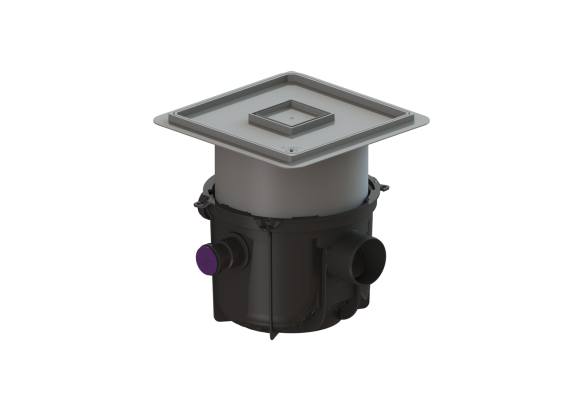

Urządzenie przeciwzalewowe Pumpfix S do instalacji podpodłogowej z pokrywą szarą Kessel 280451X

Urządzenie przeciwzalewowe do ścieków bez fekaliów jest wyposażone w pompę i dwa mechaniczne zawory przeciwzalewowe, które samoczynnie zamykają się podczas przepływu zwrotnego.

W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Odprowadzanie ścieków do kanału w trakcie fazy przepływu zwrotnego odbywa się przez zintegrowaną pompę w kierunku odwrotnym do kierunku przepływu zwrotnego.



- z nasadą teleskopową do bezstopniowej regulacji wysokości i poziomu oraz z wbudowanym wpustem podłogowym

- urządzenie nadaje się do zabudowy w betonie wodoszczelnym, odporność na wodę gruntową – 3 m

- ochrona przeciwzalewowa wg EN 13564 typ 5

- w zestawie króćce DN 50 do dopływu i rury osłonowej na przewody elektryczne

- pompa do pracy ciągłej z wirnikiem z wolnym przelotem – najwyższe bezpieczeństwo użytkowania

- z przełącznikiem pływakowym do monitorowania poziomu



Wersja

Wskazówka dotycząca głębokości zabudowy: Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym

Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,6

Mechaniczne klapy zwrotne: 2

Zabudowa urządzenia: beton wodoszczelny



Cechy ogólne

Norma: EN 13564

Wielkość nominalna (DN): 100

Średnica zewnętrzna (DA): 110 mm

Typ ścieków: Ścieki bez fekaliów

Stan w momencie dostawy: gotowy do przyłączenia

Ochrona przeciwzalewowa: Typ 5

ATEX: nie



Wymiary

Ciężar netto: 10,8 kg

Ciężar brutto: 12,1 kg

Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm

Wybranie, Szerokość: 600 mm

Wybranie, długość: 600 mm

Głębokość zabudowy: 330 - 460 mm

Długość: 485 mm

Szerokość: 380 mm

Wymiar opakowania: dł.: 445 mm

Wymiar opakowania: szer.: 445 mm

Wymiar opakowania: wys.: 466 mm



Zbiornik/korpus

Przyłącze przejścia kablowego (DN): 50

Wielkość nominalna dopływu (DN): 50 mm



Cechy pokrywy

Typ pokrywy: pokrywa do wklejenia płytek

Materiał pokrywy: Tworzywo sztuczne

Kolor pokrywy: Do wyboru

Pokrywy, Szerokość: 366 mm

Pokrywy, Długość: 366 mm

Funkcja wpustu: tak

Blokada: Lock & Lift

Klasa obciążenia: K 3 (EN 1253-1)

Szerokość ramy: 380 mm

Długość ramy: 380 mm

Maks. grubość podłogi : 16 mm

Kształt nasady: Kwadratowa



Przenośnik

Pompa: GTF 500

Liczba pomp: 1

Ciężar, pompa: 6 kg

Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa

Prąd znamionowy: 2,7 A

Długość przewodu sieciowego pompy: 5 m

Klasa ochrony: I

Klasa izolacji: F

Współczynnik mocy Cos phi: 0,91

Stopień ochrony pompy: IP 68

Nadzór temperatury: zintegrowany

Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C

Maks. wys. podnoszenia: 8 m

Prędkość obrotowa: 2800 U/min

Pobór mocy P1: 600 kW

Pobór mocy P2: 360 kW

Tryb roboczy: S1

Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A

Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²

Typ wirnika: Wolny przelot



Sterowanie

Częstotliwość sieciowa: 50 Hz

Napięcie robocze: 230 V

Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa

Prąd znamionowy: 2,7 A

Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
