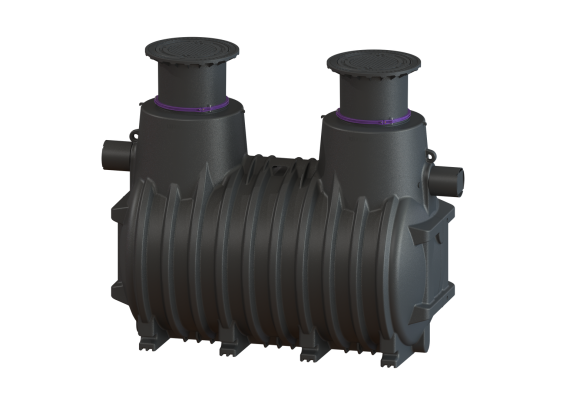

Separator substancji ropopochodnych, koalescencyjny, NS 15, właz kl. D Kessel 99715.80D

Separator cieczy lekkich nadaje się do zabudowy w ziemi i jest wyposażony w wyjmowany wkład koalescencyjny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) zawiera zintegrowany osadnik i samoczynne urządzenie zamykające. Dwie wodoszczelne pokrywy chroniące przed wodą napowierzchniową umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Możliwe jest przyłączenie na miejscu budowy na dopływie i odpływie rur PE-HD wg DIN 19537, rur PVC-KG wg DIN 19534, PP lub AS do fabrycznie wykonanych króćców rurowych ze stali nierdzewnej. Przy doborze odpowiednich uszczelnień i materiałów rurowych należy przestrzegać obowiązujących norm. Gwarancja na tworzywo PE wynosi 20 lat.



Wersja

Wielkość nominalna (NS): 15

Typ opróżniania: ręczny z wężem ssącym

Wkład koalescencyjny: tak

Nośność (DIN 19901): E4



Cechy ogólne

Materiał: PE

Sposób zabudowy: zabudowa w ziemi

Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji)

Aprobata: Z-83.8-54

Klasa separatora: System A (dawna klasa I)

Spektrum zastosowań dla cieczy lekkich: od 0,85 do 0,95 g/cm3 g/cm3



Wymiary

Ciężar netto: 743 kg

Ciężar brutto: 750 kg

Odporność na wodę gruntową od dolnej krawędzi dna: 1810 mm

Przewyższenie: 130 mm

GPZ: 700 - 1.500

Głębokość przykrycia ziemią T: 180

Maks. długość: 3460 mm

Głębokość zabudowy: 870 - 1250 mm

Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni

Wymiary transportowe, długość: 3110 mm

Wymiary transportowe, szerokość: 1760 mm

Wymiar opakowania: dł.: 3060 mm

Wymiar opakowania: szer.: 1760 mm

Wymiar opakowania: wys.: 2300 mm



Zbiornik/korpus

Odstęp między dnem rury odpływowej a dnem zbiornika: 1600 mm

Odstęp między dnem rury dopływowej a dnem zbiornika: 1630 mm

Wielkość nominalna odpływu (DA): 200 mm

Wielkość nominalna odpływu (DN): 200 mm

Wielkość nominalna dopływu (DA): 200 mm

Wielkość nominalna dopływu (DN): 200 mm

Szerokość w świetle włazu (LW): 600 mm



Cechy pokrywy

Typ pokrywy: pokrywa

Materiał pokrywy: Żeliwo szare

Kolor pokrywy: czarny

Pokrywy, Szerokość: 680 mm

Pokrywy, Wysokość: 50 mm

Pokrywy, Długość: 680 mm

Blokada: niezaryglowany

Klasa obciążenia: D 400 (EN 124)

Szczelność: wodoszczelny i odporny na przenikanie zapachów



Zawartość ścieków

Całkowita pojemność: 5800 l

Zawartość osadnika: 5000 l

Ilość cieczy lekkich : 470 l



Sterowanie

Sterownik: nie
