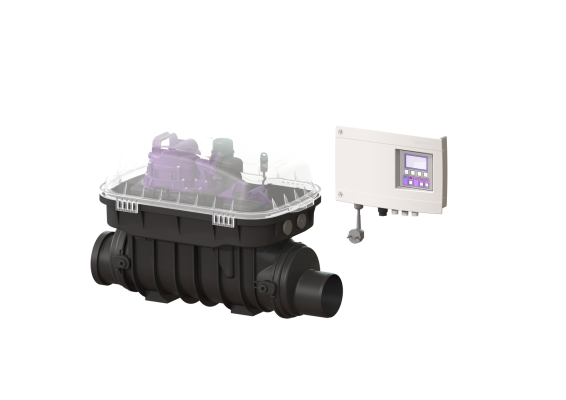

Zawór zwrotny z pompą Pumpfix F Komfort DN100 Kessel 24100

Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.



Wersja

Zamknięcie awaryjne: tak

Sterowanie pompą: sterownik

Stopień ochrony sondy: IP 68 (3 m / 48 h)

Klapy zwrotne napędzane silnikiem: 1



Cechy ogólne

Kolor: czarny

Wielkość nominalna (DN): 100

Średnica zewnętrzna (DA): 110 mm

Typ ścieków: Ścieki zawierające fekalia

Sposób zabudowy: swobodny przewód kanalizacyjny

Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)

Aprobata: Z-53.2-388

Typ silnika: KSM 140

Stopień ochrony silnika: IP 68 (3 m / 48 h)



Wymiary

Ciężar netto: 21,5 kg

Ciężar brutto: 23 kg

Spadek: 9 mm

Głębokość zabudowy: 500 - 640 mm

Długość: 643 mm

Szerokość: 350 mm

Wysokość: 422 mm

Wymiar opakowania: dł.: 785 mm

Wymiar opakowania: szer.: 385 mm

Wymiar opakowania: wys.: 465 mm



Zbiornik/korpus

Wariant króćca: Z króćcem bosym i kielichem



Cechy pokrywy

Typ pokrywy: pokrywa ochronna

Materiał pokrywy: Tworzywo sztuczne

Kolor pokrywy: przezroczysty

Pokrywy, Szerokość: 350 mm

Pokrywy, Wysokość: 165 mm

Pokrywy, Długość: 542 mm

Blokada: Zamknięcie zatrzaskowe



Przenośnik

Pompa: SPZ 1000

Liczba pomp: 1

Ciężar, pompa: 10 kg

Typ przyłącza: Wtyczka kodowana

Prąd znamionowy: 5,2 A

Długość przewodu sieciowego pompy: 5 m

Klasa ochrony: I

Klasa izolacji: F

Współczynnik mocy Cos phi: 0,97

Stopień ochrony pompy: IP 68 (3 m / 48 h)

Nadzór temperatury: zintegrowany

Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C

Maks. wydajność tłoczenia: 11,5 m³/h

Maks. wys. podnoszenia: 10 m

Prędkość obrotowa: 2800 U/min

Pobór mocy P1: 1,2 kW

Pobór mocy P2: 0,69 kW

Tryb roboczy: S3 - 50%

Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A

Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²

Typ wirnika: Mechanizm rozdrabniający

Typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²

Typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²



Sterowanie

Sterownik: Comfort

Czujnik alarmowy: Sonda optyczna

Instrument do rozpoznania poziomu: Sonda optyczna

Typ pomiaru poziomu: optyczny

Stopień ochrony sterowniku: IP 54

Napięcie robocze: 230 V

Typ przyłącza: Wtyczka kodowana

Długość przewodu sieciowego sterownik: 1,4 m

Kontakt bezpotencjałowy: opcjonalny

Złącze GSM: tak

Złącze USB: tak

Funkcja dziennika zdarzeń: tak

Wyświetlacz wielowierszowy: tak

Podtrzymywanie bateryjne : tak

System samodiagnozy (SDS): tak

Prąd znamionowy: 5,2 A
