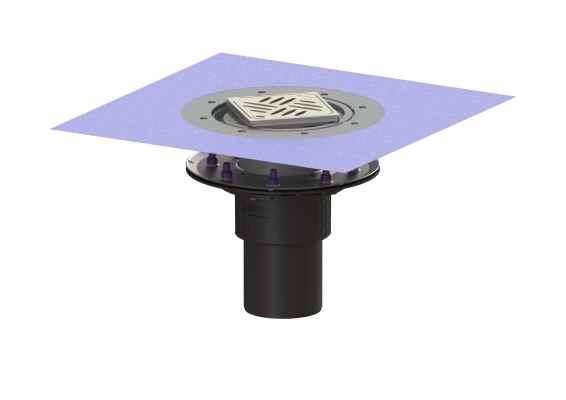

Wpust Ecoguss, DN100, odpł. pionowy, z nasadką Variofix i kratką szczel/ramą nierdz. 120x120 Kessel 48811.53

Wpust obiektowy Ecoguss służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający, wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne.



Wersja

System: 125

Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534

Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych)

Wys. zamknięcia wodnego: 50 mm



Cechy ogólne

Norma: EN 1253-1

Wielkość nominalna (DN): 100

Średnica zewnętrzna (DA): 110 mm

Aprobata: Z-19.53-2414,Z-19.17-1719

ATEX: nie

Syfon: w zestawie



Wymiary

Ciężar netto: 3,25 kg

Ciężar brutto: 4,24 kg

Średnica: 273 mm

Rodzaj regulacji wysokości: Nasada teleskopowa

Długość: 273 mm

Szerokość: 273 mm

Wymiar opakowania: dł.: 586 mm

Wymiar opakowania: szer.: 386 mm

Wymiar opakowania: wys.: 400 mm



Zbiornik/korpus

Liczba odpływów: 1

Materiał korpusu wpustu: Ecoguss

Wariant króćca: pionowy



Cechy pokrywy

Typ pokrywy: Kratka design

Materiał pokrywy: Stal nierdzewna 14301

Kolor pokrywy: srebrny

Pokrywy, Szerokość: 120 mm

Pokrywy, Długość: 120 mm

Min. wysokość powłoki: 10 mm

Powierzchnia: Szlifowany

Materiał ramy: Stal nierdzewna 14301

Blokada: Lock & Lift

Klasa obciążenia: L 15 (EN 1253-1)

Kratka Design: Kessel

Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097

Szerokość ramy: 132 mm

Długość ramy: 132 mm

Maks. grubość podłogi : 24 mm

Nasada: regulowany w trzech wymiarach

Kształt nasady: Kwadratowa

Materiał nasady: ABS
