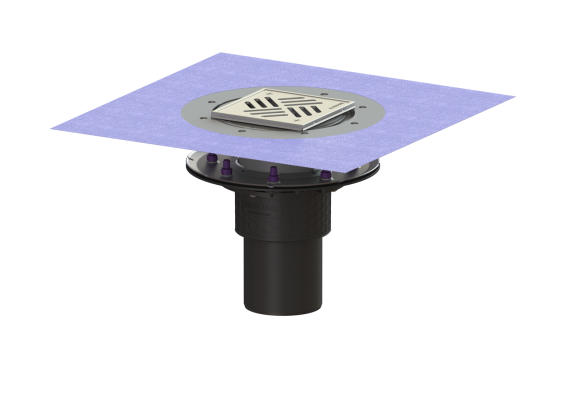

Wpust Ecoguss, DN 100, odpł. pionowy, z nasadką Variofix i kratką/ramą nierdz. 138x138 Kessel 48811.51

Wpust obiektowy Ecoguss służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający, wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne.



Wersja

System: 125

Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534

Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych)

Wys. zamknięcia wodnego: 50 mm



Cechy ogólne

Norma: EN 1253-1

Wielkość nominalna (DN): 100

Średnica zewnętrzna (DA): 110 mm

Aprobata: Z-19.53-2414,Z-19.17-1719

ATEX: nie

Syfon: w zestawie



Wymiary

Ciężar netto: 4,35 kg

Ciężar brutto: 5,34 kg

Średnica: 273 mm

Rodzaj regulacji wysokości: Nasada teleskopowa

Długość: 273 mm

Szerokość: 273 mm

Wymiar opakowania: dł.: 586 mm

Wymiar opakowania: szer.: 386 mm

Wymiar opakowania: wys.: 400 mm



Zbiornik/korpus

Liczba odpływów: 1

Materiał korpusu wpustu: Ecoguss

Wariant króćca: pionowy



Cechy pokrywy

Typ pokrywy: Kratka szczelinowa

Materiał pokrywy: Stal nierdzewna 14301

Kolor pokrywy: srebrny

Pokrywy, Szerokość: 138 mm

Pokrywy, Długość: 138 mm

Min. wysokość powłoki: 10 mm

Powierzchnia: Stal nierdzewna powierzchnia polerowana

Materiał ramy: Stal nierdzewna 14301

Blokada: przykręcony

Klasa obciążenia: K 3 (EN 1253-1)

Szerokość ramy: 150 mm

Długość ramy: 150 mm

Maks. grubość podłogi : 17 mm

Nasada: regulowany w trzech wymiarach

Kształt nasady: Kwadratowa

Materiał nasady: ABS
