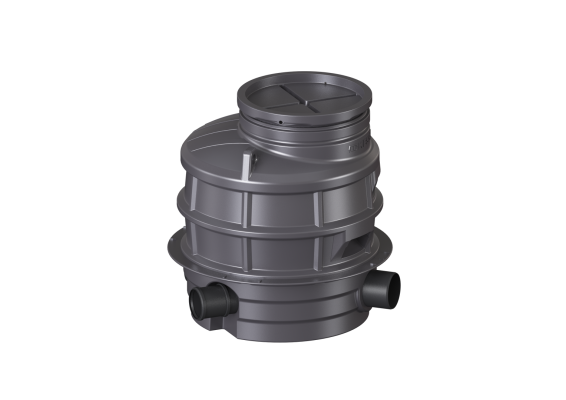

Studzienka przeciwzalewowa LW1000 DN150/200, H:1180mm Kessel 881005

Studzienka przeciwzalewowa o budowie w technologii monolitycznej jest wyposażona w stopnie złazowe, trzy dopływy, otwartą kinetę przelotową i zintegrowaną rurę do czyszczenia Controlfix. Modułowy system elementów łączonych KESSEL pozwala na bezproblemowe przezbrojenie rury do czyszczenia na zawór przeciwzalewowy klasy premium Staufix SWA, Staufix FKA lub zawór przeciwzalewowy z pompą Pumpfix F. Pokrywę ochronną na czas fazy budowlanej z tworzywa sztucznego można użyć jako pokrywy na terenie zielonym lub zastąpić opcjonalną nasadą z pokrywą według normy EN 124. Opcjonalna nasada umożliwia elastyczną głębokość zabudowy. Wodoszczelna – przystosowana do agresywnych ścieków – 20 lat gwarancji na zbiornik urządzenia.



Wersja

System studzienek: Standardowy system studzienki



Cechy ogólne

Kolor: czarny

Typ ścieków: Ścieki zawierające fekalia

Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji)

Aprobata: Z-42.1-333



Wymiary

Ciężar netto: 82,5 kg

Ciężar brutto: 92 kg

Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm

Spadek: 9 mm

Głębokość zabudowy: 1230 - 1460 mm

Wymiar opakowania: dł.: 1200 mm

Wymiar opakowania: szer.: 1500 mm

Wymiar opakowania: wys.: 1400 mm



Zbiornik/korpus

Koryto: Otwarta kineta przelotowa, dopływy z prawej i lewej strony 45°

Wysokość studzienki: 1180 mm

Szerokość kontenera max.: 1250 mm

Odstęp między dnem rury odpływowej a dnem zbiornika: 108 mm

Odstęp między dnem rury dopływowej a dnem zbiornika: 136 mm

Liczba odpływów: 1

Wielkość nominalna odpływu (DN): 200 mm

Wielkość nominalna dopływu (DN): 150 mm

Liczba dopływów: 3

Przyłącze króćca dopływowego/odpływowego: z króćcem bosym do przyłączenia rur kanalizacyjnych i kształtek rurowych wg PN EN 1401-1, DIN 19534, PN EN 12666-1, DIN 19537-3 i PN EN 1852-1

Szerokość w świetle zbiornika urządzenia (LW): 1000 mm

Szerokość w świetle włazu (LW): 600 mm



Cechy pokrywy

Typ pokrywy: pokrywa ochronna na czas fazy budowlanej

Materiał pokrywy: Tworzywo sztuczne
