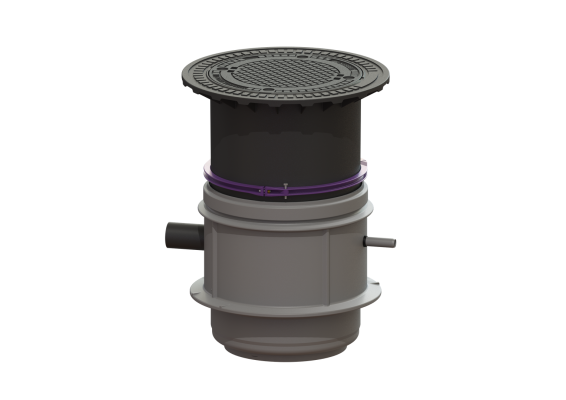

Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.
Wersja
Typ urządzenia: Pojedyncza jednostka
Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
Ustawienie: Ustawienie mokre
Sterowanie pompą: Przełącznik pływakowy
Zawór zwrotny: zintegrowany
Przewód tłoczny: poziomy
System studzienek: LW 600
Cechy ogólne
Kolor: czarny
Norma: EN 12050-2
Typ ścieków: Ścieki bez fekaliów
Sposób zabudowy: zabudowa w ziemi
Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji
Typ urządzenia: Mono
Wymiary
Ciężar netto: 127 kg
Ciężar brutto: 139 kg
Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm
Głębokość zabudowy: 800 - 1250 mm
Rodzaj regulacji wysokości: Nasada teleskopowa
Długość: 806 mm
Szerokość: 806 mm
Wymiar opakowania: dł.: 1200 mm
Wymiar opakowania: szer.: 800 mm
Wymiar opakowania: wys.: 1220 mm
Zbiornik/korpus
Przewód tłoczny (DN): 32
Przewód tłoczny (DA): 40 mm
Przyłącze przejścia kablowego (DN): 100
Przyłącze odpowietrzające (DN): 100
Odstęp między środkiem rury odpływowej a dnem zbiornika: 482 mm
Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm
Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm
Wielkość nominalna dopływu (DA): 160 mm
Wielkość nominalna dopływu (DN): 150 mm
Liczba dopływów: 1
Szerokość w świetle zbiornika urządzenia (LW): 600 mm
Szerokość w świetle włazu (LW): 600 mm
Cechy pokrywy
Typ pokrywy: pokrywa okrągła
Materiał pokrywy: Żeliwo szare
Kolor pokrywy: czarny
Pokrywy, Szerokość: 648 mm
Pokrywy, Wysokość: 103 mm
Pokrywy, Długość: 648 mm
Blokada: niezaryglowany
Klasa obciążenia: B 125 (EN 124)
Przenośnik
Pompa: GTF 1200
Liczba pomp: 1
Ciężar, pompa: 10 kg
Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
Prąd znamionowy: 6,2 A
Długość przewodu sieciowego pompy: 10 m
Klasa ochrony: I
Klasa izolacji: F
Współczynnik mocy Cos phi: 0,98
Stopień ochrony pompy: IP 68 (3 m)
Nadzór temperatury: zintegrowany
Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Maks. wydajność tłoczenia: 15,5 m³/h
Maks. wys. podnoszenia: 9 m
Prędkość obrotowa: 2650 U/min
Pobór mocy P1: 1,4 kW
Pobór mocy P2: 0,84 kW
Tryb roboczy: S3 - 50%
Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
Typ wirnika: Wolny przelot
Sterowanie
Instrument do rozpoznania poziomu: Przełącznik pływakowy
Typ pomiaru poziomu: mechaniczny
Napięcie robocze: 230 V
Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
Długość przewodu sieciowego sterownik: 1,4 m
Prąd znamionowy: 6,2 A
