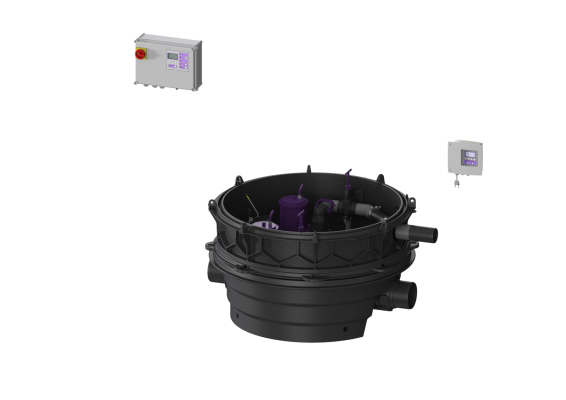

Moduł techniczny Ecolift XL Duo 400V SPF1500-S3 z automatyczną klapą zwrotną do ścieków czarnych do swob. ustawienia lub połączenia ze studz. Kessel 8741031

Przepompownia przeciwalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w dwie pompy zatapialne, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dodatkowe sterownik gwarantuje dodatkowe bezpieczeństwo. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.



Wersja

Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową

Typ urządzenia: urządzenie dwupompowe

Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego

Uszczelka do przeprowadzenia przewodu rurowego (DN): 100

Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70

Sterowanie pompą: sterownik

Zawór zwrotny: zintegrowany

Przewód tłoczny: poziomy

Klapy zwrotne napędzane silnikiem: 2



Cechy ogólne

Kolor: czarny

Norma: ÖNORM B 2501

Typ ścieków: Ścieki zawierające fekalia i bez fekaliów

Sposób zabudowy: ustawienie swobodne

Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)

Ochrona przeciwzalewowa: Typ 6

Aprobata: Z-53.2-493



Wymiary

Ciężar netto: 155 kg

Ciężar brutto: 179 kg

Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm

Spadek: 15 mm

Długość: 1384 mm

Szerokość: 1200 mm

Wysokość: 695 mm

Wymiar opakowania: dł.: 2000 mm

Wymiar opakowania: szer.: 1300 mm

Wymiar opakowania: wys.: 950 mm



Zbiornik/korpus

Ciśnienie nominalne (PN): 10

Przewód tłoczny (DN): 80

Przewód tłoczny (DA): 90 mm

Koryto: Kineta przelotowa

Przyłącze odpowietrzające (DN): 70

Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm

Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm

Liczba odpływów: 1

Wielkość nominalna odpływu (DN): 150 mm

Wielkość nominalna dopływu (DN): 150 mm

Liczba dopływów: 1

Szerokość w świetle zbiornika urządzenia (LW): 1000 mm

Pojemność użytkowa: 20 l

Pojemność zbiornika: 65 l



Przenośnik

Pompa: SPF 1500

Liczba pomp: 2

Ciężar, pompa: 24 kg

Typ przyłącza: Przyłącze bezpośrednie

Prąd znamionowy: 2,7 A

Długość przewodu sieciowego pompy: 10 m

Klasa ochrony: I

Klasa izolacji: F

Współczynnik mocy Cos phi: 0,77

Stopień ochrony pompy: IP 68 (3 m / 48 h)

Nadzór temperatury: zintegrowany

Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C

Maks. wydajność tłoczenia: 28 m³/h

Maks. wys. podnoszenia: 7,5 m

Prędkość obrotowa: 1415 U/min

Pobór mocy P1: 1,4 kW

Pobór mocy P2: 1,1 kW

Tryb roboczy: S3 - 50%

Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A

Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm²

Typ wirnika: Wolny przelot

Wolny przelot: 40 mm



Sterowanie

Sterownik: Comfort Plus z redundancją

Włącznik ochrony silnika: tak

Pobór mocy w stanie czuwania: 5 W

Czujnik alarmowy: Sonda optyczna

Instrument do rozpoznania poziomu: Rura zanurzeniowa

Typ pomiaru poziomu: pneumatyczny

Stopień ochrony sterowniku: IP 54

Napięcie robocze: 400 V

Typ przyłącza: Przyłącze bezpośrednie

Kontakt bezpotencjałowy: tak

Złącze GSM: tak

Złącze USB: tak

Funkcja dziennika zdarzeń: tak

Wyświetlacz wielowierszowy: tak

Podtrzymywanie bateryjne : tak

System samodiagnozy (SDS): tak

Prąd znamionowy: 2,7 A
